我公司致力于先進機電控制技術的應用，特別是冶金煉鋼行業，2004年起開始研究開發浸入式水口快換裝置、鋼包底吹氬自動接頭和大中包氬氣流量控制系統替換進口產品，有豐富的產品研發和現場指導施工及調試經驗。

我公司開發的YH-ZH200鋼包底吹氬自動連接裝置源自于德國蒂森克虜伯技術，并在此基礎上，結合國內冶金企業現場使用情況進行優化改造。

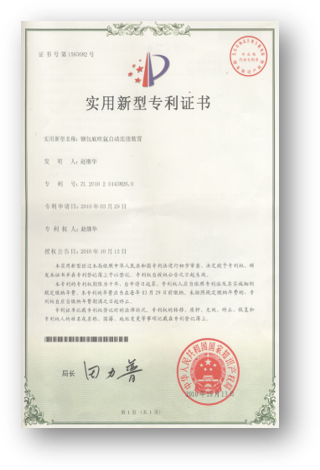

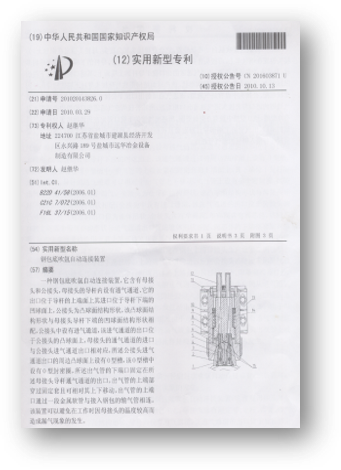

通過多家鋼廠的實踐使用證明：減少安全隱患，降低勞動強度，提高工作效率，效果明顯。該設計于2010年獲得國家專利。

該鋼包底吹氬自動連接裝置分為上下兩部分。上部分稱為母接頭，下部分稱為公接頭。母接頭安裝于鋼包上的固定位置，公接頭安裝于鋼包車上的固定位置。當行車將鋼包置于鋼包車上時，鋼包上的母接頭和鋼包車上的公接頭即可進行安全且可靠的自動連接，保證鋼包車上的氬氣能通過公母接頭的密封連接進入鋼包內，實現鋼包內鋼水的底吹氬攪拌。

母接頭帶有滑套和伸縮裝置，由機械彈簧實現壓縮及復位，實現母接頭面的垂直運動。氬氣管路的密封采用耐高溫密封材料，保證其使用壽命和安全性、可靠性。母接頭與公接頭的配合曲面由一段圓弧及過渡曲面組成，表面淬火，增加硬度延長使用壽命。過渡曲面使公接頭自動調整位置，在圓弧處自動完全貼緊吻合，防止通氣泄漏。

產品特點

• 公接頭頭部為圓弧曲面的旋轉體，實現于母接頭緊密配合。在橫向設有左右彈簧，可實現橫向移動及復位。接頭架體一端帶有旋轉銷，在公接頭受到壓力時執行偏轉，從而實現縱向移動。在銷軸的一端裝有機械彈簧，實現接頭架體的復位。

• 公母接頭的密封連接進入鋼包內 -能夠在危險以及高溫區域內進行操作 -連接系統的設備壓力為22bar

• 通過支撐錐體，母接頭的接觸面可垂直推移100mm，而公接頭可離中心縱向和橫向推移65mm

• 上下部分的連接面形態配合緊密，密封性良好

• 在240℃左右的環境溫度下安全可靠地工作，無變形、無泄漏

現場應用

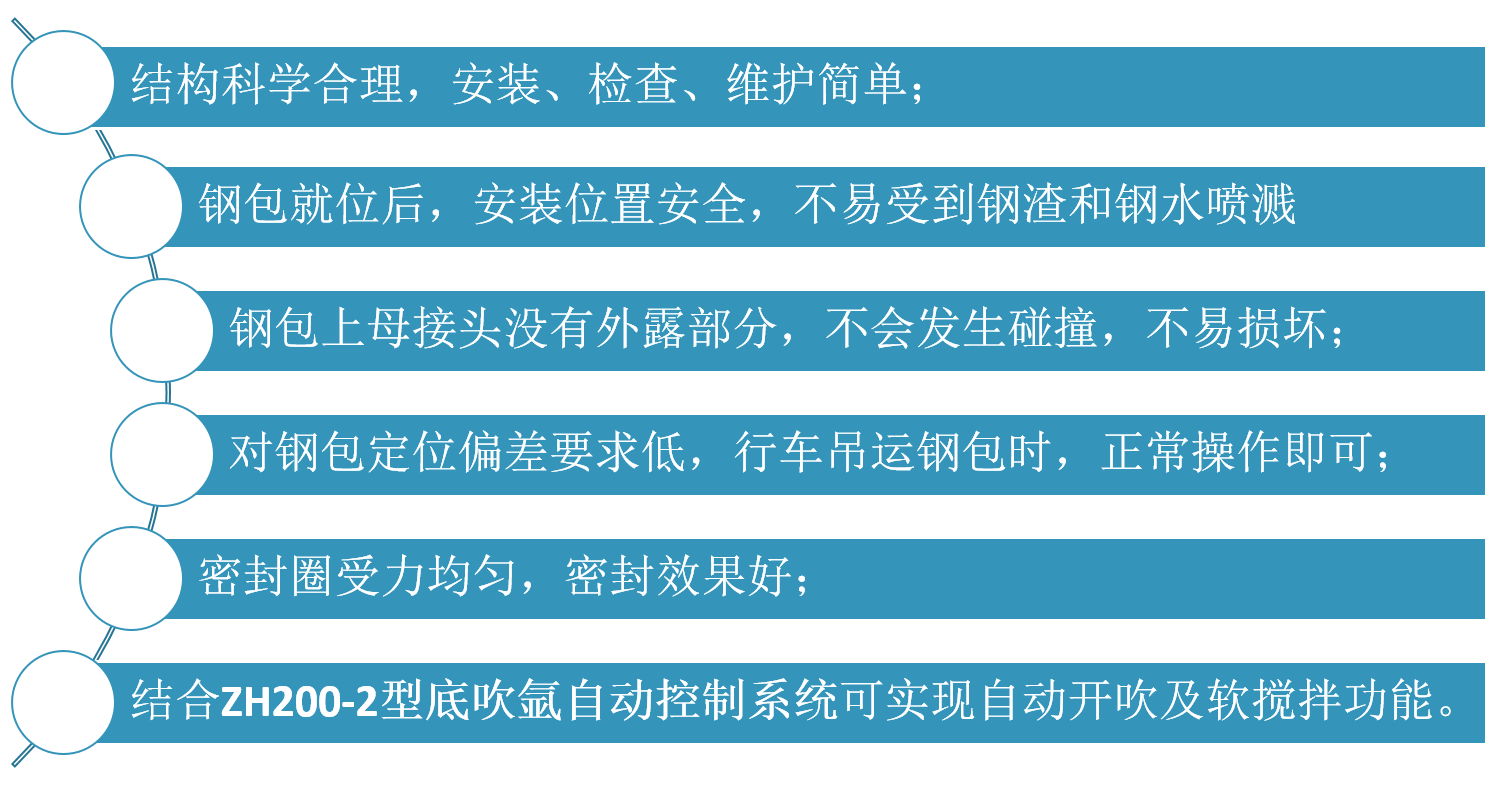

YH-ZH200鋼包底吹氬自動接頭裝置充分考慮現場使用工況條件和維護細節，借鑒了國外同類產品的成熟經驗，精心設計各部分的功能和結構，吹氬接頭下部氬氣管口阻力小，帶單向閥，吹氬結束后可自動關閉。吹氬接頭上部接頭防止灰塵雜物堆積，密封圈的壓緊力可以通過壓緊力調整組件進行調整、設定，密封圈受力均勻，密封可靠。

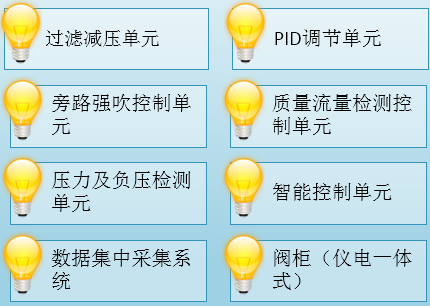

YH-ZH200型智能控制系統是一種全新的底吹氬控制系統，采用多模式吹氬供氣系統數學模型，結合透氣磚最佳流量范圍和位置布置 , 采用實時PID控制和模糊算法來整定吹氬流量，可有效均勻鋼水溫度和成分，去除有害氣體和夾雜物，改善鋼液質量，且不易發生卷渣現象，在生產實際中達到良好的攪拌效果。

YH-ZH200鋼包底吹氬自動接頭裝置及智能控制系統已廣泛使用于各大煉鋼廠，如：沙鋼、淮鋼、馬鋼、通鋼等。
